ESP32 wrover 開發板開發環境

 上次這篇簡單介紹了設計的硬體，這次來說明一下開發環境的建立及測試

硬體材料

  1.電阻330歐姆+LED燈

  2.usb ttl模組

軟體

  arduino IDE，軟體連結

安裝步驟

1. 開啟偏好設定，加入參考連結

    https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

2. 選擇開發板→開發板管理員

3. 輸入ESP32選擇最新版本，並安裝

4. 安裝完成後重新啟動

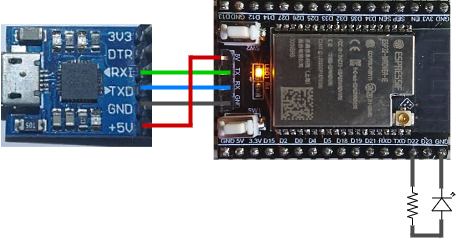

電路接線

VCC →5V

Tx->ESP32 Rx

Rx->ESP32 Tx

GND->GND

D22->電阻->LED->GND

燒錄範例程式

1. 開發板管理員，選擇ESP32 Wrover Module

2. 開啟Blink 範例程式

3. 編譯如果編譯有問題，將程式碼中的buttonpin修改成22，會對應到板子上的D22

4. 重新編譯

5. 燒錄前需先按著BOOT Pin，再按下Reset Pin，並將兩個按鈕釋放

6. 按下上傳鈕，等待上傳完成

7. 完成後將開發板重新啟動即可

結果

LED 就會閃爍了～

參考資料

1. Arduino IDE 新增開發板方式

https://randomnerdtutorials.com/installing-the-esp32-board-in-arduino-ide-windows-instructions/
