邏輯分析儀使用教學及推薦

作者當初買邏輯分析儀的時候還是學生，所以買了這款連價款只有８通道的邏輯分析儀，但是只能使用在比較低速的分析，但是有時候通訊快到臨界時會漏資料，後來就花了一筆錢去升級到這一款可以量到100M的，一般arduino的通訊模組都可以量測準確

入門款

規格:可量測最大上限24MHz,8通道

進階款

(推買這個)

規格:可量測最大上限100MHz,16通道

ps 不是每個通道都開啟時同步量測16個通道100MHz喔

搭配使用的軟體是 Saleae Logic Software

軟體介面簡單操作(1)

可設定

1.電壓準位

2.擷取訊號的時間長度

3.取樣速度

4.觸發方式

軟體介面簡單操作(2)

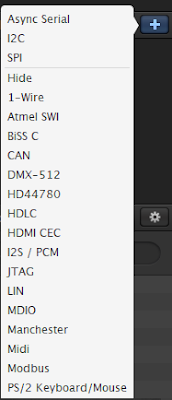

可分析通訊協定

實際應用可以參考下列文章中的波形

量測IIC

量測UART訊號
