TouchGFX_01 螢幕控制IO

今天主要目標就是透過STM32F429 Discovery 開發版上面的TFT螢幕進行控制板子上的LED燈。話不多說，我們直接開始。

壹、開發環境

軟體

1. TouchGFX 4.16.1
2. STM32cubeIDE
硬體
1. STM32F429 Discovery Board

安裝過程請見
TouchGFX:https://850121.blogspot.com/2021/08/st-touchgfx.html

貳、MVP 控制概念圖

螢幕觸發事件會透過Presenter中間處理，再告訴Model控制對應的項目

參、開發步驟

大致上的流程

TouchGFX

1.建立TouchGFX專案
2.製作背景/文字/按鈕
3.建立觸發事件
4.產生專案程式碼

STM32 Cube IDE

1.匯入TouchGFX 產生的STM32 CUBE IDE的專案

2.main.c 加入欲控制IO初始化

3.Model.hpp/Model.cpp 加入控制函式

4.Screen1Preseenter.hpp/Screen1Preseenter.cpp 加入控制函式

5.Screen1View.hpp/Screen1Preseenter.cpp加入控制函式

6.燒錄程式碼進開發板

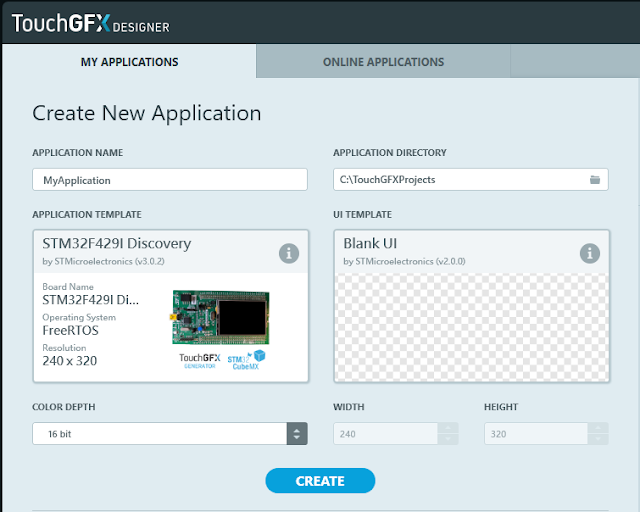

Step01.建立TouchGFX專案

請參考此篇，選擇開發板及空的樣本即可。

Step02.製作背景/文字/按鈕

這是這次要做的畫面

1.插入背景

這邊，我是根據螢幕大小自己用小畫家畫一個240x320的白色圖片，並加入專案，加入後選擇匯入的圖片即可

2.插入文字

依據所想擺放位置擺放即可，記得要放兩個並修改名稱

3.插入按鈕

Step03.建立觸發事件

這邊已LED_ON為範例，Trigger訊號主要選擇按鈕觸發，並指定對應按鈕，action選擇Call new virtual function ，Function Name命名一個比較清楚的名稱，到時候加程式碼時會用到，這邊我是建立LED_ON及LED_OFF兩個，個別對應開關LED的動作。

Step04.產生專案程式碼

Step05.匯入TouchGFX 產生的STM32 CUBE IDE的專案

Open Projects from File System

選擇STM32CubeIDE

確認專案資料夾有被讀取到，按下Finish

Step06.main.c 加入欲控制IO初始化

先從專案資料夾中找到main.c並開啟，接著尋找static void MX_GPIO_Init(void)

接下來加入LED燈的IO初始化，由於我已經先查好電路圖了，腳位名稱為PG13 在
static void MX_GPIO_Init(void)中加入下列程式碼

/*Configure GPIO pins : PG13 */
GPIO_InitStruct.Pin = GPIO_PIN_13;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);
HAL_GPIO_WritePin(GPIOG, GPIO_PIN_13, GPIO_PIN_RESET);

如下圖

Step07.Model.hpp/Model.cpp 加入控制函式

Model.hpp / Model.cpp檔案路徑

1. Model.hpp 宣告下面函式
void GPIO_HIGH();
void GPIO_LOW();
加入位置如下圖

2. Model.cpp 實作功能
void Model::GPIO_HIGH(){
HAL_GPIO_WritePin(GPIOG, GPIO_PIN_13, GPIO_PIN_SET);
}
void Model::GPIO_LOW(){
HAL_GPIO_WritePin(GPIOG, GPIO_PIN_13, GPIO_PIN_RESET);
}
加入位置如下圖

Step08.Screen1Preseenter.hpp/Screen1Preseenter.cpp 加入控制函式

Screen1Preseenter.cpp 檔案路徑

1.Screen1Preseenter.hpp 加入程式碼

virtual void LED_ON();

virtual void LED_OFF();

2. Screen1Preseenter.cpp 加入程式碼

void Screen1Presenter::LED_ON()
{
model->GPIO_HIGH();
}
void Screen1Presenter::LED_OFF()
{
model->GPIO_LOW();
}

加入完成後如下圖

Step09.Screen1View.hpp/Screen1View.cpp加入控制函式

Screen1View.cpp檔案路徑

我們可以看到Screen1View.hpp 中的宣告裡面有我們在TouchGFX 建立的虛擬函式，LED_ON()、LED_OFF()，如下圖

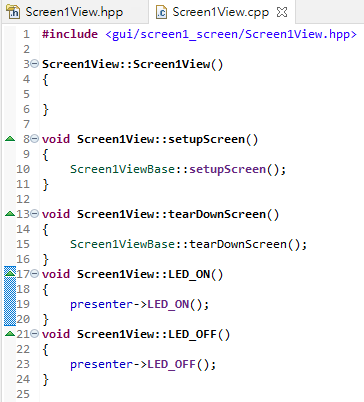

接下來要去Screen1View.cpp中實作，LED_ON()及LED_OFF()，程式碼如下

void Screen1View::LED_ON()
{
presenter->LED_ON();
}
void Screen1View::LED_OFF()
{
presenter->LED_OFF();
}
